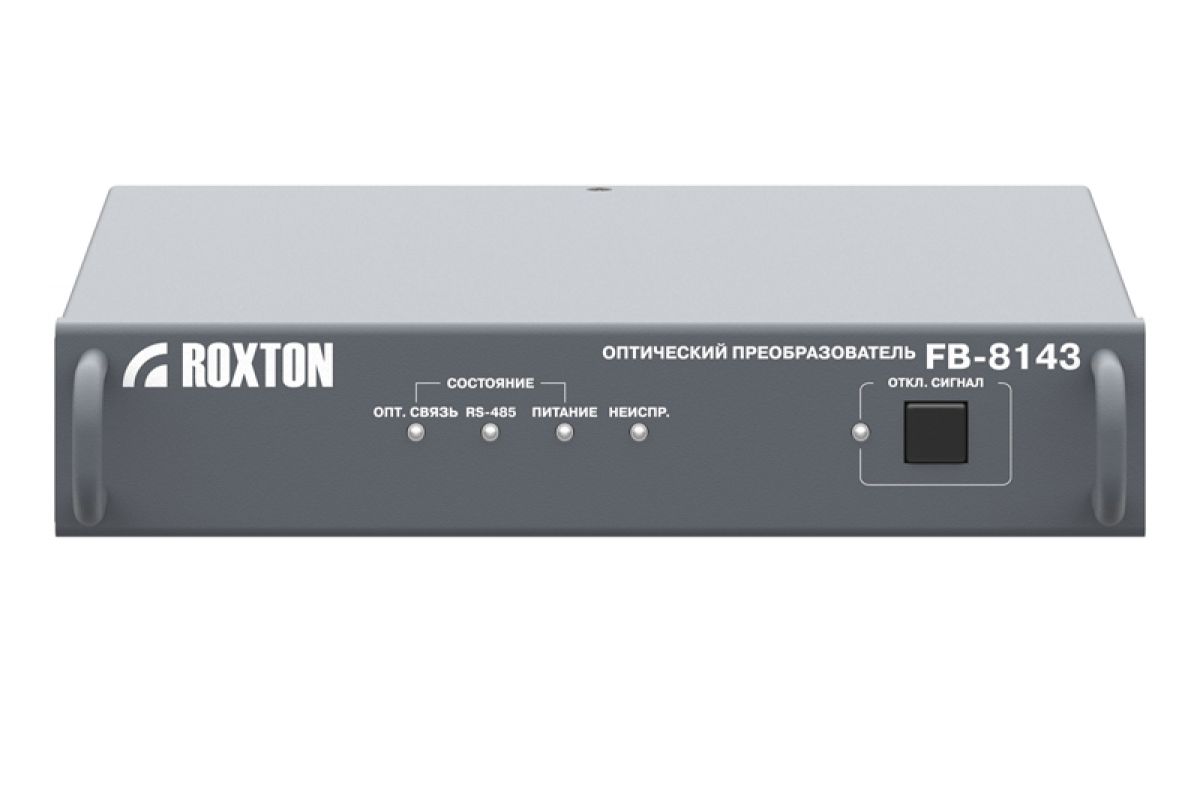

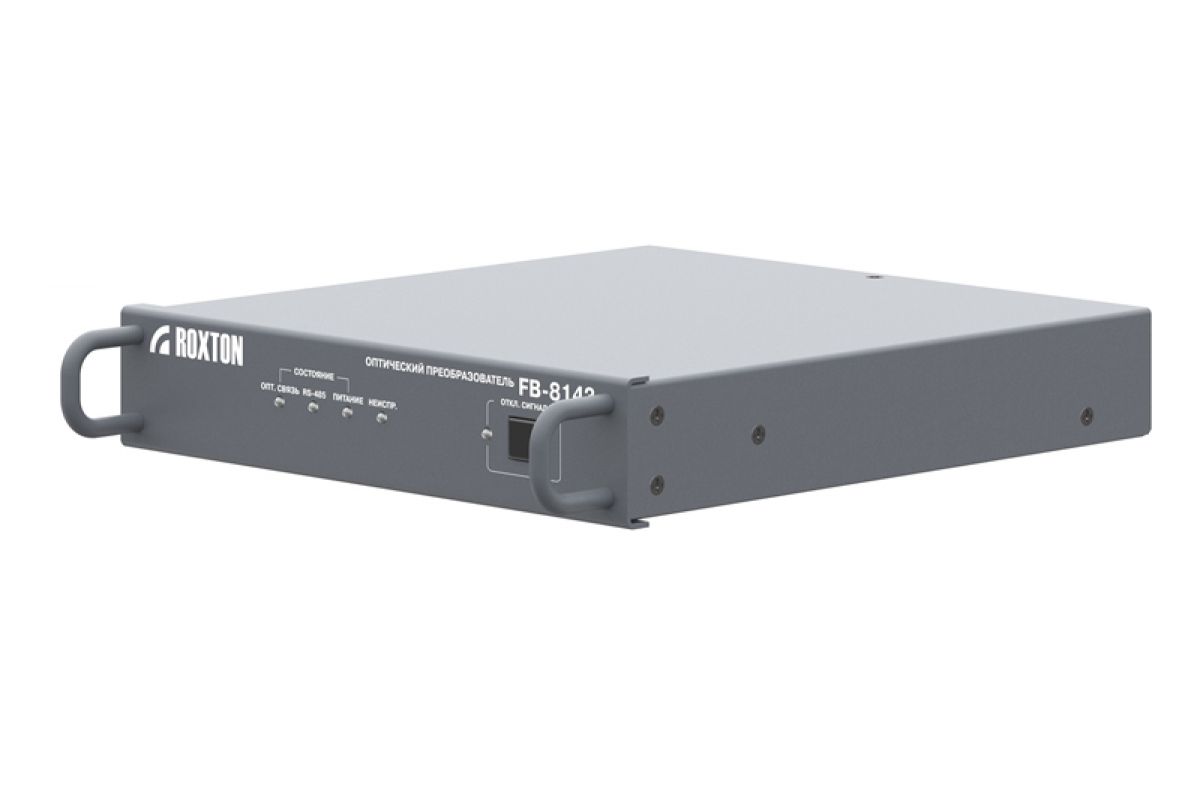

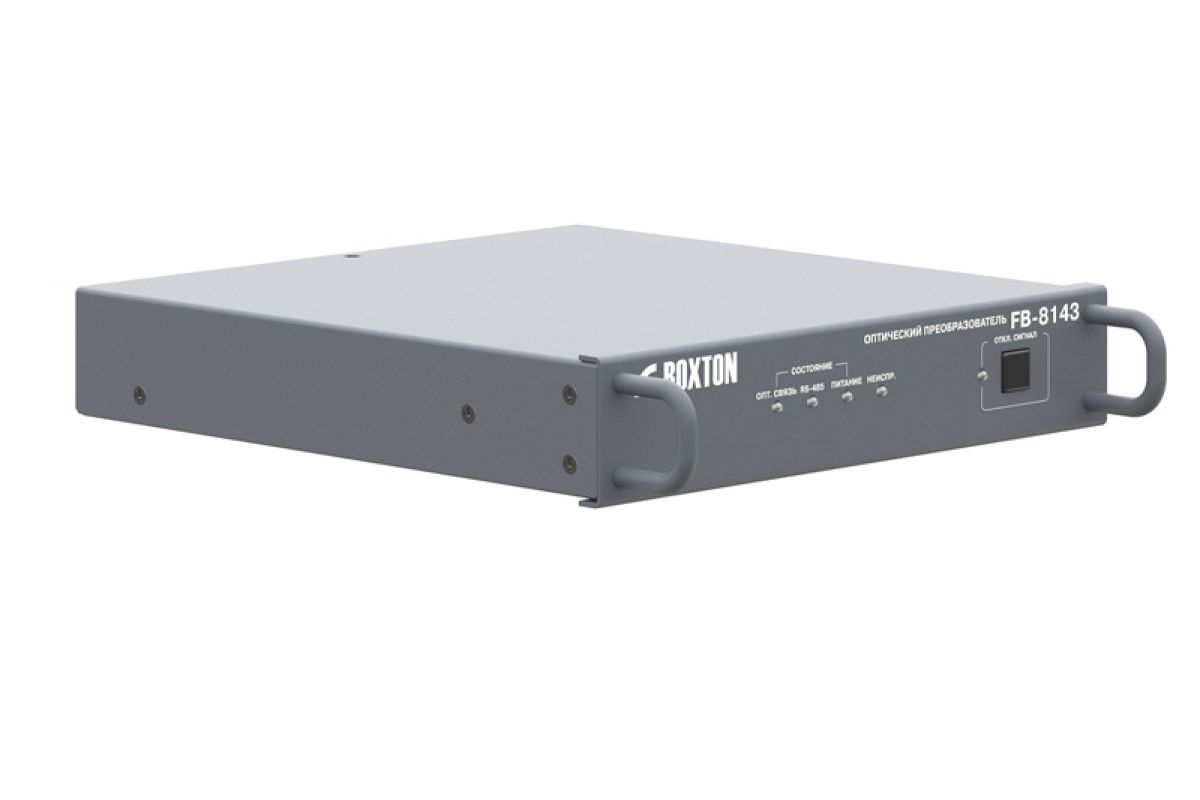

Оптический преобразователь ROXTON FB-8143 (ведомый)

Оптический преобразователь ROXTON FB-8143 (ведомый)

Связка оптических преобразователей ROXTON FA-8142 и ROXTON FB-8143 предназначена для работы в составе распределенной цифро-аналоговой системы оповещения ROXTON 8000 и позволяет увеличить расстояние как между стойками системы, так и между её отдельными блоками с 1200 метров до 20 километров. Особенностью оптических преобразователей ROXTON FA-8142 и FB-8143 является модульный формат. Изделия занимают только половину 1U в монтажном шкафу. В комплект изделий входит несколько монтажных креплений разной длины. Данная особенность позволяет устанавливать изделия как совместно, так и по отдельности.

Оптические преобразователи конвертируют цифро-аналоговые данные, передаваемые по шине RS-485, и звук трёх аналоговых аудиоканалов в цифровой формат для его дальнейшей передачи по Волоконно-Оптической Линии Связи (сокр. ВОЛС). Преобразователи не резервируют адреса протокола ROXTON 8000, и маршрутизация остаётся прозрачной для остальных устройств на шине RS-485.

Контроль работоспособности оптических преобразователей, а также мониторинг возникающих неисправностей осуществляется посредством звуковой сигнализации, световой индикации и сигналов квитирования в соответствии с ГОСТ-53325 2012.

Использование одноволоконного оптического кабеля в качестве среды передачи и применение технологии Спектрального уплотнения каналов (англ. Wavelength-Division Multiplexing, сокр. WDM) обуславливает необходимость совместного использования пары оптических преобразователей ROXTON FA-8142 и ROXTON FB-8143, находящимися на противоположных концах ВОЛС, для согласования приёма и передачи данных в дуплексном режиме. При этом ROXTON FA-8142 условно обозначается «ведущим» блоком, а ROXTON FB-8143 «ведомым».

Технические характеристики

Оптические разъёмы 1×FC

Тип оптического волокна Одномодовое 9/125 мкм

Габариты (без элементов крепления)

Ширина220 мм

Высота44 мм

Глубина230 мм

Длина волны

передача (Tx)1550 нм

приём (Rx)1310 нм

Дальность передачи данных до 20 км

Масса (нетто) 1.4 кг

Общие характеристики

Оптические разъёмы 1×FC

Тип оптического волокна Одномодовое

Тип устройства Оптический преобразователь

Тип полировки оптического разъёма PC

Количество оптических портов 1

Длина волны

передача (Tx)1550 нм

приём (Rx)1310 нм

Дальность передачи данных до 20 км

Тип оптического разъёма FC

Диаметр оптоволокна

Сердцевина9 мкм

Оболочка125 мкм

Функционирование в составе системы

Максимальное количество FA/FB в системе не ограничено

Параметры интерфейса

бит данных8

стоповый бит1

чётностьнет

Скорость обмена данными 200000 бод

Интерфейс связи устройств RS-485

Максимальное количество задающих устройств в системе 9

Число звуковых каналов 3

Питание

Тип блока питания Импульсный

Тип исполнения блока питания Внутренний

Напряжение питания

Основное AC~230 В, 50 Гц

Резервное DC24 В

Потребляемая мощность 2.5 Вт

Конструкция

Цвет Серый

Материал корпуса Сталь

Высота в юнитах 1U

Масса (нетто) 1.4 кг

Возможность установки в стойку Да

Система охлаждения Пассивная, конвекционное охлаждение

Габариты (без элементов крепления)

Ширина 220 мм

Высота 44 мм

Глубина 230 мм
